钢结构涂料/涂装知识点大全

钢材是一种不会燃烧的建筑材料，它具有抗震，抗弯等特性。在实际应用中，钢材既可以相对增加建筑物的荷载能力，也可以满足建筑设计美感造型的需要；还避免了混凝土等建筑材料不能弯曲，拉伸的缺陷。因此钢材受到了建筑行业的青睐，钢结构单层，钢结构多层，钢结构工程摩天大楼，钢结构厂房，钢结构库房，活动板房，集装箱等采用钢材都很普遍。为持续发挥钢材的优势，钢结构涂料就是必不可少的工序之一。而在实际施工操作中涂装又是涂料发挥成败的重要因素！俗话说，“三分涂料，七分涂装”。涂装技术的提高不仅有利于涂料产业的发展，也能够保证涂料性能更好地发挥。近年来，我国防腐涂料产业取得了飞速的发展，下面广西宏宇钢结构带大家了解一下钢结构涂料涂装不可不知的几个知识点！

一、钢结构涂料主要有钢结构防火涂料和钢结构防腐涂料两种。

（一）钢结构防火涂料

1.超薄型结构防火涂料

超薄型钢结构防火涂料是指涂层厚度3mm（含3mm）以内，装饰效果较好，高温时能膨胀发泡，耐火极限一般在2h以内的钢结构防火涂料。该类钢结构防火涂料一般为溶剂型体系，具有优越的黏结强度、耐候耐水性好、流平性好、装饰性好等特点；在受火时缓慢膨胀发泡形成致密坚硬的防火隔热层，该防火层具有很强的耐火冲击性，延缓了钢材的温升，有效保护钢构件。超薄膨胀型钢结构防火涂料施工可采用喷涂、刷涂或辊涂，一般使用在耐火极限要求在2h以内的建筑钢结构上。已出现了耐火性能达到或超过2h的超薄型钢结构防火涂料新品种，它主要是以特殊结构的聚甲基丙烯酸酯或环氧树脂与氨基树脂、氯化石蜡等复配作为基料粘合剂，附以高聚合度聚磷酸铵、双季戊四醇、三聚氰胺等为防火阻燃体系，添加钛白粉、硅灰石等无机耐火材料，以200#溶剂油为溶剂复合而成。各种轻钢结构、网架等多采用该类型防火涂料进行防火保护。由于该类防火涂料涂层超薄，使得使用量较厚型、薄型钢结构防火涂料大大减少，从而降低了工程总费用，又使钢结构得到了有效的防火保护，防火效果很好。

2.薄型钢结构防火涂料

薄涂型钢结构防火涂料是指涂层厚度大于3mm，小于等于7mm，有一定装饰效果，高温时膨胀增厚，耐火极限在2h以内的钢结构防火涂料。这类钢结构防火涂料一般是用合适的水性聚合物作基料，再配以阻燃剂复合体系、防火添加剂、耐火纤维等组成，其防火原理同超薄型。对这类防火涂料，要求选用的水性聚合物必须对钢基材有良好的附着力、耐久性和耐水性。其装饰性优于厚型防火涂料，逊色于超薄型钢结构防火涂料，一般耐火极限在2h以内。因此常用在小于2h耐火极限的钢结构防火保护工程中，常采用喷涂施工。在一个时期占有很大的比例，但随着超薄型钢结构防火涂料的出现，其市场份额逐渐被替代。

3.厚型钢结构防火涂料

厚型钢结构防火涂料是指涂层厚度大于7mm，小于等于45mm，呈粒状面，密度较小，热导率低，耐火极限在2h以上的钢结构防火涂料。由于厚型防火涂料的成分多为无机材料，因此其防火性能稳定，长期使用效果较好，但其涂料组分的颗粒较大，涂层外观不平整，影响建筑的整体美观，因此大多用于结构隐蔽工程。该类防火涂料在火灾中利用材料粒状表面，密度较小，热导率低或涂层中材料的吸热性，延缓了钢材的温升，保护钢材。这类防火涂料是用合适的无机胶结料（如水玻璃、硅溶胶、磷酸铝盐、耐火水泥等），再配以无机轻质绝热骨料材料（如膨胀珍珠岩、膨胀蛭石、海抱石、漂珠、粉煤灰等）、防火添加剂、化学药剂和增强材料（如硅酸铝纤维、岩棉、陶瓷纤维、玻璃纤维等）及填料等混合配制而成，具有成本较低的优点。施工常采用喷涂，适用于耐火极限要求在2h以上的室内外隐蔽钢结构、高层全钢结构及多层厂房钢结构。如：高层民用建筑的柱、一般工业与民用建筑中支承多层的柱的耐火极限均应达到3h，需采用该厚型防火涂料保护。

（二）钢结构防腐涂料

钢结构防腐涂料是在耐油防腐蚀涂料的基础上研制成功的一种新型钢结构防腐蚀涂料。该涂料分为底漆和面漆两种，除了外，其应用范围更广，并且可根据需要将涂料调成各种颜色。钢结构防腐蚀涂料适用于污水、海水、工业水、汽油、煤油、柴油喷气燃料、煤气等储罐、输油、输气管线、桥梁、网架、电力设备及各类化工设备的防腐蚀保护，还可用于混凝土设施的腐蚀防护。

1、改善金属的本质：既合金处理：

国外的许多学者就进行了各种合金元素对钢材耐海水腐蚀性能影响的研究。发现以Cr、Ni、Cu、P、Si以及稀土等为基的合金钢材，有优异的防腐性能，并在此基础上开发了一系列耐海水腐蚀用钢。然而基于经济和工艺因素的考虑，上述元素并未在耐海水腐蚀钢材中大量使用。

2、形成保护层：即涂覆非金属或金属保护层：

金属保护层主要是对镀层金属进行磷化处理、氧化处理、钝化处理；非金属保护层主要是将涂料油漆、塑料、搪瓷、矿物性油脂等涂覆在金属表面上形成保护层。这两种保护层的目的均是起到隔绝基材与海水接触，代替基材与海水反应，从而形成保护。

关于钢结构涂料的种类及应用，不同的领域需要的钢结构和钢结构涂料都是不同的，这是需要大家仔细鉴别。

二、钢结构各类涂料的优缺点知识

三、钢结构防腐涂料常识以及防腐涂装施工方法

1、为了防止钢结构的腐蚀，和钢结构使用寿命，需要防腐涂料的保护！

钢结构防腐层的质量，取决于钢结构表面的处理，防腐涂料的选用及合理的施工等。在涂料品种确定之后，重要的是钢板的表面处理和施工工艺是否符合不同涂料品种的各自要求。任何涂料不可能在处理不良的表面上发挥最佳的功效。在锈蚀、油渍等杂质沾污的表面上涂装，任何涂料都将在短期内失效。为了保证所用的重防腐涂料能发挥最佳的保护性能，对钢结构的表面处理是极其重要的，不能在丝毫的疏忽。

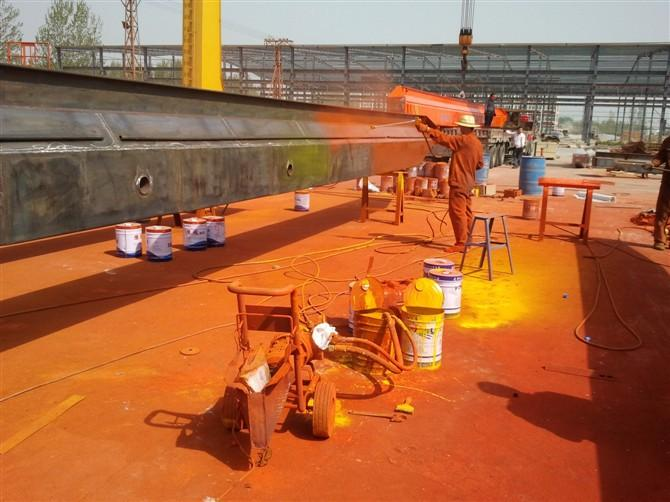

2.钢结构表面处理后，涂装方式也很重要！

以下是宏宇钢结构归纳了几种常用的钢结构涂料施工方法以及其使用范围和优缺点，仅供参考！

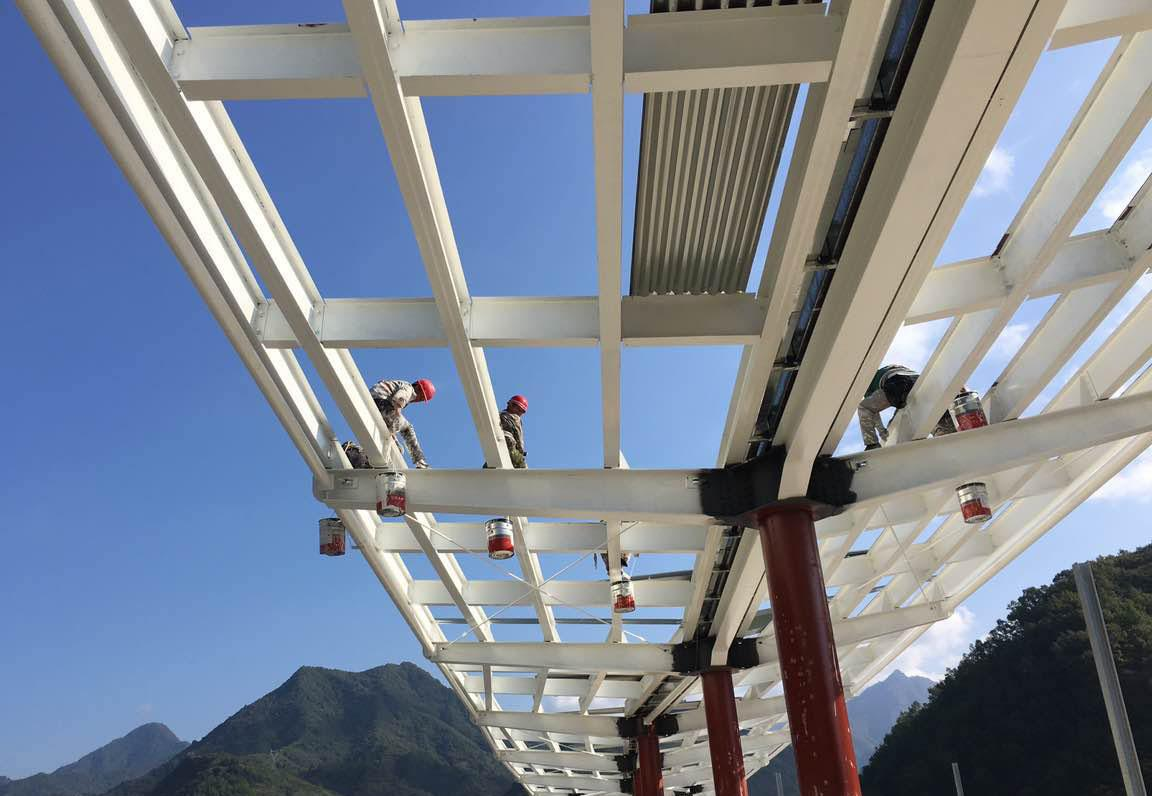

3.用漆刷涂装时，应先上下后左右的方向进行涂装，漆刷蘸漆不能过多以防滴落。

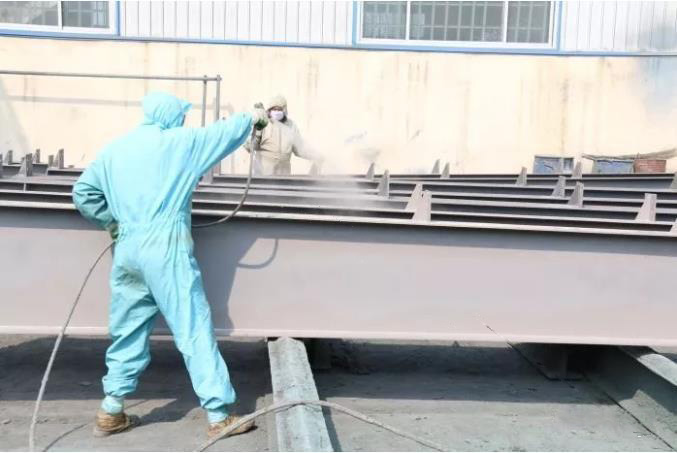

涂装重防腐涂料时，漆刷距离不能拉得太大以免漆膜过薄。遇有表面粗糙，边缘弯角和凸出等部分最好先预涂一道。用滚筒涂装时，滚筒上所蘸的涂料应分布均匀。要保持一定滚动速度，切忌过分用力压展滚筒。对于焊缝、切痕等凹出部分，最好先预涂一道。无气喷涂是最快的涂装方法，为了达到规定漆膜厚度，最好采用无气喷涂的施工方法。
